EJX1260A直线伺服刀架系统

功能简介：
EJX1260A 快速直线伺服刀架系统是长沙一派直驱科技股份有限公司自行研制开发生产的全新一代活塞加工专用直线伺服刀架系统，广泛应用于军工、船舶、汽车发动机活塞外圆加工。该刀架系统配置单刀/双刀直线伺服刀架（一派数控专利产品），可以加工中凸变椭圆或其它复杂形状的活塞外圆及活塞仿形用立体靠模；该刀架系统配置“一派活塞曲面数据处理软件”（一派数控软件著作权产品），能编辑活塞所要求的各种异形外圆型面数据。该刀架系统加工精度高，可靠性好，操作简单，维护方便。

技术参数
产品描述

商品名称: EJX1260A直线伺服刀架系统

项目	EJX1260A
刀架行程	6mm
最大加速度	40G
定位精度	0.001mm
重复定位精度	0.0003mm
动态响应频率	350Hz
系统反馈最小分辨率	0.1μm
刀架防护等级	IP63
刀架最大出力	1000N
刀架刀尖中心高	75mm

数据处理软件介绍

(1)“一派活塞曲面数据处理软件”能编辑和控制活塞加工所要求的各种异形外圆，包括标准椭圆、椭圆叠加偏心圆、偏心椭圆、旋转椭圆或离散数据拟合等。界面清晰友好,易于理解,操作简便;

(2)活塞曲面数据输入采用图表界面数据输入直观简便。截面形状数据采用极座标图形显示给人以一目了然的感觉,

(3)数据输入完毕,软件计算后自动显示形线图,便于校核;

(4)加工软件参数输入简便，人机界面友好，加工状态过程全程监控并显示。

EJX1260A直线伺服刀架系统

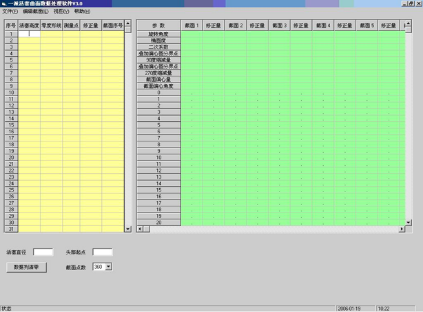

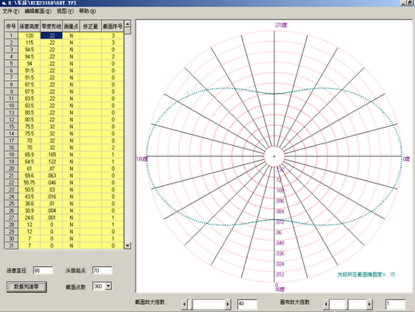

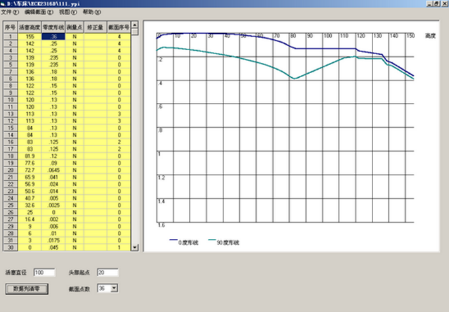

活塞曲面数据输入界面	活塞外圆中凸型线	标准椭圆截面

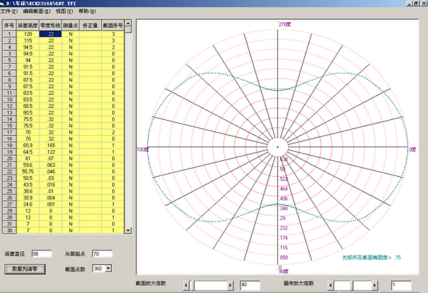

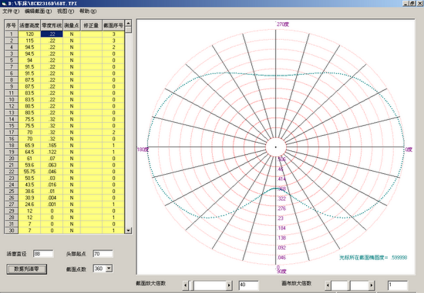

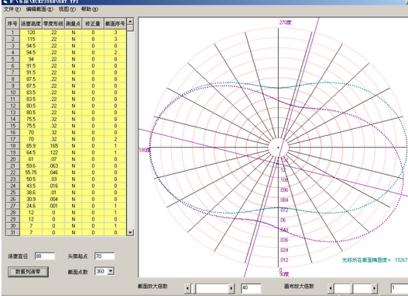

标准椭圆叠加偏心圆截面	不对称非标椭圆截面	偏心椭圆旋转15度截面

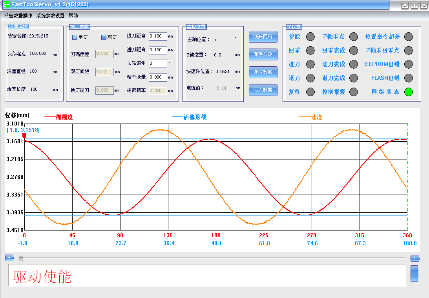

笔记本数据调整及模拟界面
