EPNU系列直线电机

推力范围
持续推力:8.8-2340N，峰值推力:44-16200N
产品特点
高峰值与持续推力比值，高电机常数，高效率，无齿槽效应
应用场景
精密模组，精密平台，高动态柔性机床（非圆加工、磨削、车削）、激光加工、搬运等
产品优势
点到点应用可达到纳米级定位精度，对速度波动、推力波动、轨迹要求严苛的场合下优势明显

规格参数
产品尺寸

商品名称: EPNU系列直线电机

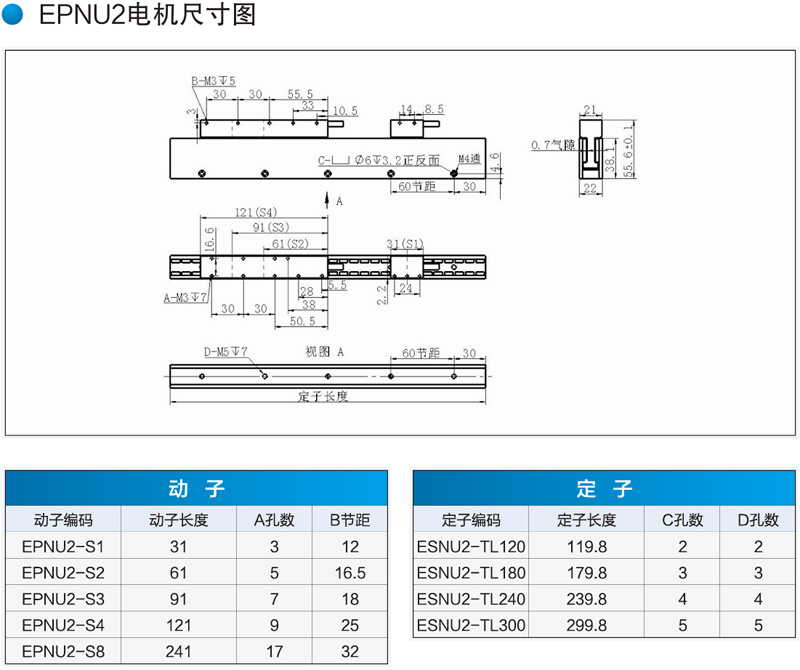

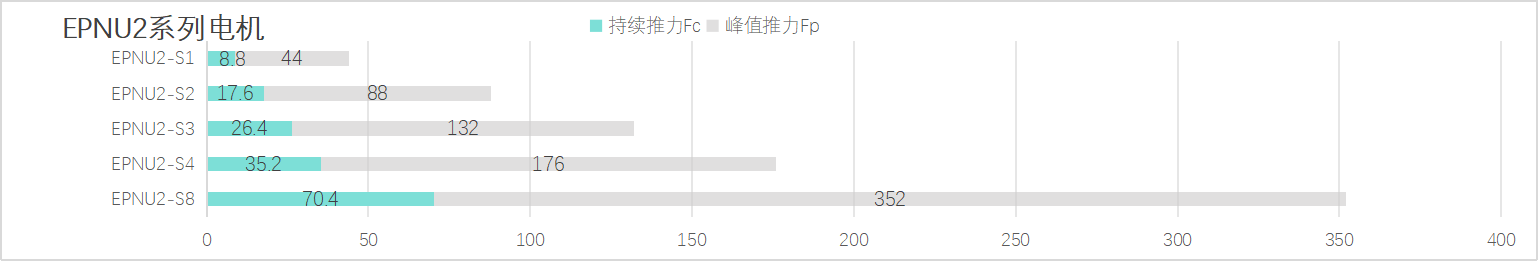

EPNU2
型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPNU2-S1串联	1.6	8.8	8	44	330	4284	3564
EPNU2-S2串联	1.6	17.6	8	88	330	2094	1584
EPNU2-S2并联	3.2	17.6	16	88	330	4266	3516
EPNU2-S3串联	1.6	26.4	8	132	330	1362	906
EPNU2-S3并联	3.2	26.6	16	132.8	330	2808	2262
EPNU2-S4串联	1.6	35.2	8	176	330	996	564
EPNU2-S4并联	3.2	35.2	16	176	330	2088	1560
EPNU2-S8串联	1.6	70.4	8	352	330	450	36
EPNU2-S8并联	3.2	70.4	16	352	330	996	570

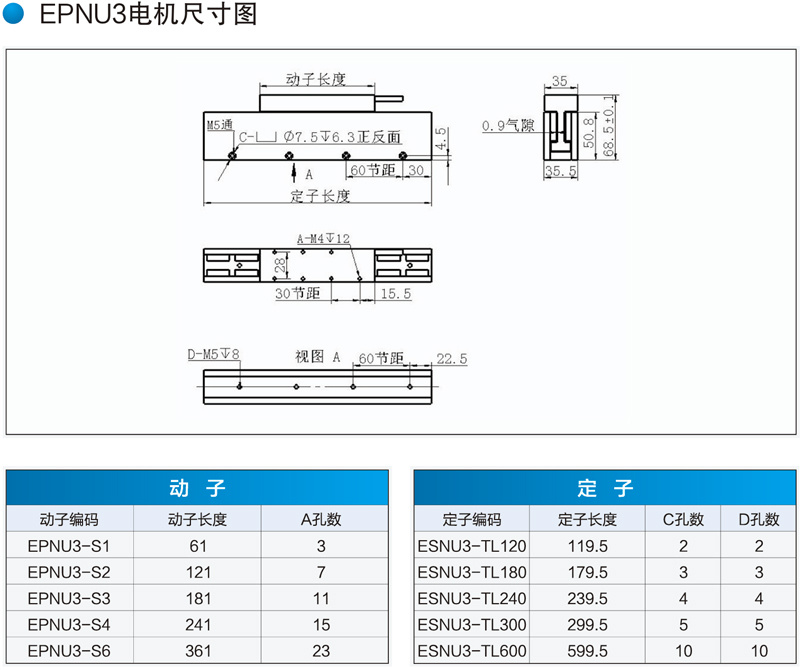

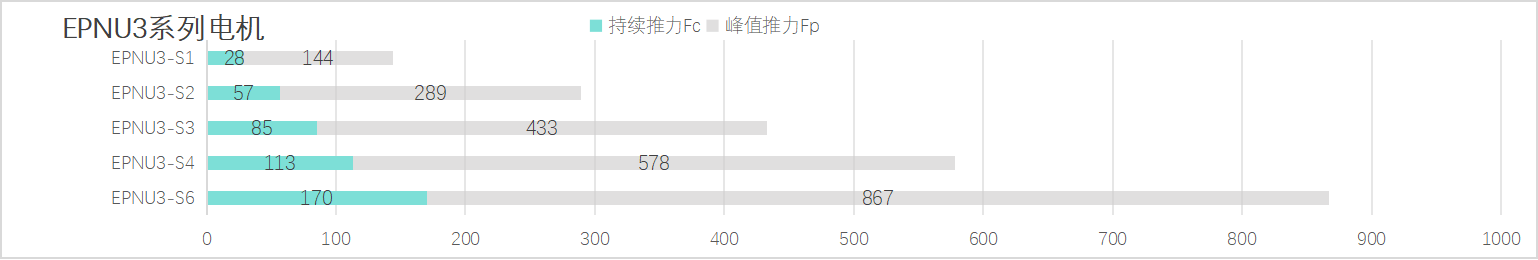

EPNU3
型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPNU3-S1串联	1.8	28	9.2	144	330	1482	1194
EPNU3-S2串联	1.8	57	9.2	289	330	714	468
EPNU3-S2并联	3.6	57	18.4	289	330	1482	1182
EPNU3-S3串联	1.8	85	9.2	433	330	456	216
EPNU3-S3并联	3.6	85	18.4	433	330	966	690
EPNU3-S4串联	1.8	113	9.2	578	330	330	90
EPNU3-S4并联	3.6	113	18.4	578	330	708	444
EPNU3-S6串联	1.8	170	9.2	867	330	192	NA
EPNU3-S6并联	3.6	170	18.4	867	330	456	216

EPNU4
型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPNU4-S1串联	2.3	55	13	312	330	960	726
EPNU4-S2串联	2.3	110	13	624	330	456	234
EPNU4-S2并联	4.6	110	26	624	330	960	708
EPNU4-S3串联	2.3	166	13	936	330	288	66
EPNU4-S3并联	4.6	166	26	936	330	624	384
EPNU4-S4串联	2.3	221	13	1248	330	204	NA
EPNU4-S4并联	4.6	221	26	1248	330	456	240
EPNU4-S5并联	4.6	276	26	1560	330	360	138
EPNU4-S6并联	4.6	331	26	1872	330	288	60
EPNU4-S8并联	4.6	442	26	2496	330	204	NA

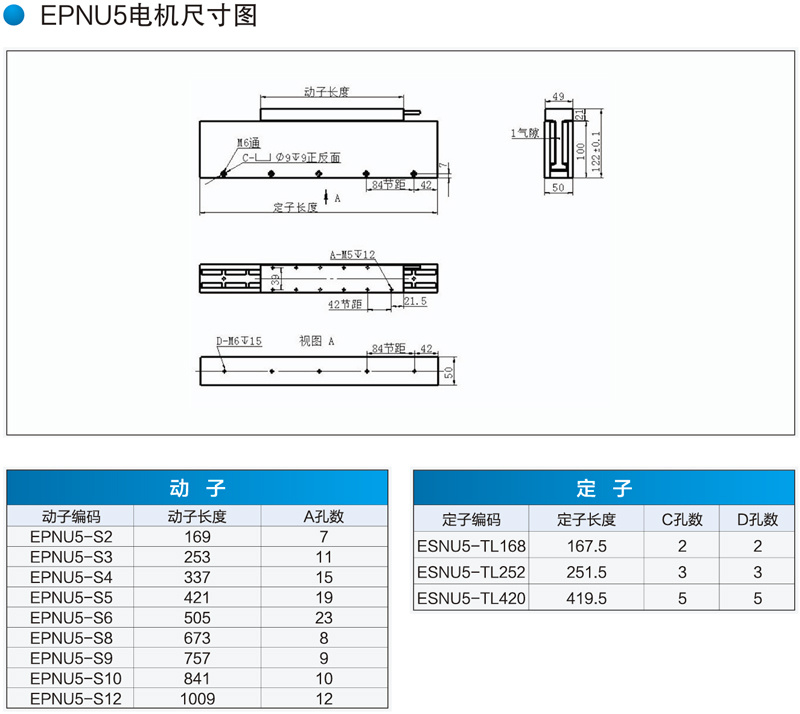

EPNU5
型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPNU5-S2串联	2.5	197	18	1415	330	282	102
EPNU5-S2并联	5	197	36	1415	330	588	390
EPNU5-S3串联	2.5	295	18	2122	330	180	6
EPNU5-S3并联	5	295	36	2122	330	384	198
EPNU5-S4串联	2.5	393	18	2830	330	126	NA
EPNU5-S4并联	5	393	36	2830	330	282	108
EPNU5-S5并联	5	491	36	3537	330	216	42
EPNU5-S6并联	5	590	36	4244	330	180	NA
EPNU5-S8并联	10	786	72	5659	330	282	114
EPNU5-S9并联	7.5	884	54	6367	330	180	6
EPNU5-S10并联	10	983	72	7078	330	222	48
EPNU5-S12并联	10	1179	72	8489	330	180	6

EPNU6
型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPNU6-S4并联	10.4	780	72	5400	330	306	180
EPNU6-S6并联	15.6	1170	108	8100	330	306	192
EPNU6-S8并联	10.4	1560	72	10800	330	138	12
EPNU6-S9并联	15.6	1755	108	12150	330	198	78
EPNU6-S10并联	13	1950	90	13500	330	138	18
EPNU6-S12并联	15.6	2340	108	16200	330	138	18
