ECK6116A/B数控活塞异形外圆车床

功能简介：
该机床采用卧式整体平床身结构，配置新一代EJX1260A平板式直线伺服刀架和专用驱动器，可以加工中凸变椭圆或其它复杂形状的活塞外圆及活塞仿形用立体靠模；
配置“一派活塞曲面数据处理软件”，能编辑活塞所要求的各种异形外圆型面数据；
配置标准的西门子828D数控系统，编程灵活方便，稳定性好；
可根据客户要求选配拉紧或顶紧装置。

技术参数
产品描述

商品名称: ECK6116A/B数控活塞异形外圆车床

技术参数：

序号	项目	单位	ECK6116A	ECK6116B
1	活塞直径	mm	Φ60～Φ160
2	活塞长度	mm	50～200
3	主轴型式		A2-6轴承主轴
4	主轴精度	mm	0.002
5	主轴转速	rpm	50～2000
6	直线伺服刀架		平板式直线伺服刀架系统EJX1260A
7	数控系统		SIIMENS 828D
8	直线电机行程	mm	6
9	直线电机重复定位精度	mm	0.0003
10	工件最大椭圆量（直径）	mm	4.0
11	工件最大形线量（直径）	mm	4.0
12	加工粗糙度	μm	Ra0.8
13	X轴驱动方式		手动	伺服驱动闭环控制
14	工序能力指数		ΦD±0.007mm CmK≥1.33
15	主机(长×宽×高)	mm	2355×1938×2043
16	主机净重	kg	5000
17	整机功率	Kw	20

机床主要配置：

1.基础件

机床的整体底座、拖板、主轴箱体等基础件采用高强度铸造成型技术，内部金相组织稳定。铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，保证了基础件的高刚性。宽实的机床底座，负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的负载能力。

2.高精密主轴单元

采用高精密轴承主轴，变频无级调速，精度高，寿命长，维护方便。

3.主轴圆光栅

主轴定位采用海德汉ERM2400圆光栅代替原来的编码器加同步带结构，定位精度为±7.5″，有效改善了活塞外圆刀纹状况。

4.直线轴

X/Z轴采用高精度滚珠丝杠副和进口高精度直线滚动导轨。滚珠丝杠采用预拉伸装配工艺，大大增加了传动刚度并消除了快速运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度，加工精度稳定。

5.直线伺服刀架

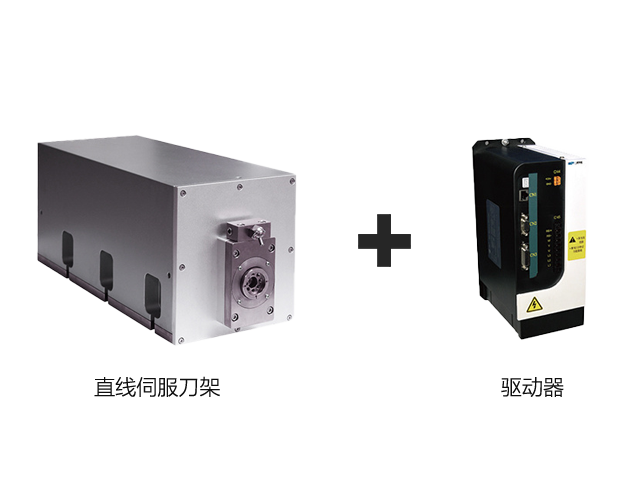

（1）采用自主研发的新一代平板式直线伺服刀架EJX1260A已达到国际先进水平，该刀架具有极高的动态精度、动态刚度及频率响应，伺服刀架最大出力达到1500N，行程为±3mm，重复定位精度高达0. 0003mm。

（2）采用自主研发的双CPU控制的高精度伺服驱动器EHA3020T0S，其伺服频率可达16K。

6.数控系统及电控系统

（1）采用国际先进的西门子828D数控系统，操作简单，可靠性高。

（2）电气柜内的配线皆符合国家电气安全规范，确保控制系统运转时不受外部干扰。采用电控空调，使电控箱内的热空气迅速排出，保持箱内的恒温，使控制系统能长期稳定的运转。

7.机床软件

（1）“一派活塞曲面数据处理软件”和“一派活塞加工控制软件"能编辑和控制活塞加工所要求的各种异形外圆，包括标准椭圆、椭圆叠加偏心圆、偏心椭圆、旋转椭圆或离散数据拟合等。界面清晰友好, 易于理解, 操作简便。

（2）活塞曲面数据输入采用图表界面数据输入直观简便。截面形状数据采用极座标图形显示给人以一目了然的感觉。

（3）数据输入完毕, 软件计算后自动显示形线图,便于校核、增强可信度。

（4）加工软件参数输入简便，人机界面友好，加工状态过程全程监控并显示。

8.润滑系统

采用定时定量（流量可调）自动润滑系统，自动供给导轨丝杠等运动部件所需用油，减少浪费，避免环境污染。

9.尾架

气缸驱动尾架套筒移动使顶尖伸出或退回，速度由两个气缸限流阀控制。为了加工不同品种的活塞，尾架体位置可调，操作方便，精度可靠。

10.工装

采用活塞止口作为定位基面，活塞的夹紧本机床提供两种方式，一是尾架气动顶紧的方式；二是采用弹簧拉紧气动松开的方式，用户可根据自身的工艺要求来选择。

11.其他

机床配有全封闭防护罩，大流量冷却系统，美观、安全，防漏。排屑装置简洁、环保、实用可靠。
