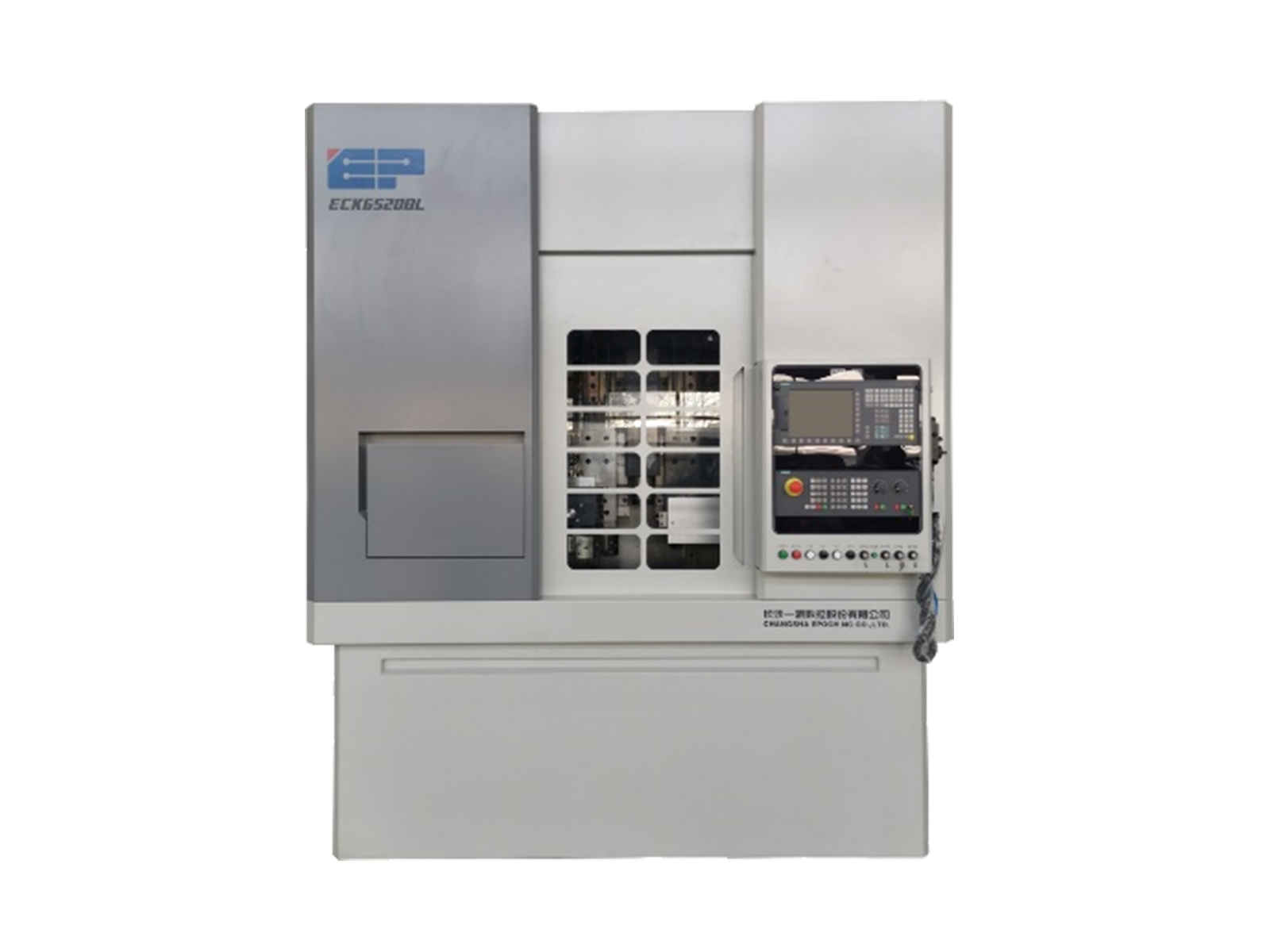

ECK6516B数控活塞外圆立式车床

功能简介：
机床采用立式Z轴布局，X轴滑板右侧配置回转刀塔；
主要用于加工活塞外圆、环槽、顶面、燃烧室、内冷油道等工序；
机床自带软件能编辑活塞所要求的各种异形外圆（包括标准椭圆、椭圆叠加偏心圆、偏心椭圆、旋转椭圆或离散数据拟合等）；
机床提供机器人接口，可根据客户要求选配自动化单元。

技术参数
产品描述

商品名称: ECK6516B数控活塞外圆立式车床

序号	项目	单位	ECK6516B
1	活塞直径	mm	Φ60～Φ160
2	活塞长度	mm	60～160
3	主轴型式		A2-6轴承主轴
4	主轴精度	mm	0.003
5	主轴转速	rpm	50～1750
6	刀架		8工位伺服刀塔
7	数控系统		SIIMENS 828D
8	Z轴行程	mm	200
9	X轴行程	mm	150
10	尾架行程	mm	4.0
11	工件最大形线量（直径）	mm	200
12	加工粗糙度	μm	Ra0.8
13	工序能力指数		IT7级CmK≥1.33
14	主机(长×宽×高)	mm	2000×1500×2500
15	主机净重	kg	5000
16	整机功率	Kw	30

机床主要配置：
1、基础件

机床的整体底座、拖板、主轴箱体等基础件采用高强度铸造成型技术，内部金相组织稳定。铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，保证了基础件的高刚性。宽实的机床底座，负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的负载能力。
2、高精密主轴单元

采用台湾高精密轴承滚动主轴A2-6，配置主轴伺服电机1PH8133，精度高，寿命长，维护方便。
3、直线轴

Z/ X轴均采用高精度滚珠丝杠副和进口高精度直线滚动导轨，其中Z轴采用进口高精度45mm滚柱直线导轨，X轴采用进口高精度35mm滚柱直线导轨；滚珠丝杠采用预拉伸装配工艺，大大增加了传动刚度并消除了快速运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度，加工精度稳定。
4、八工位刀塔

机床配置八工位液压/伺服刀塔，刚性足，适合重切削需求。
5、数控系统及电控系统

（1）采用国际先进的西门子828D数控系统，操作简单，可靠性高。

（2）电气柜内的配线皆符合国家电气安全规范，确保控制系统运转时不受外部干扰。采用电控空调，使电控箱内的热空气迅速排出，保持箱内的恒温，使控制系统能长期稳定的运转。
6、润滑系统

高效率自动润滑系统：导轨润滑采用容积分配器搭配注油，定量供给导轨所需用油，减少润滑油的浪费，避免环境污染。
7、尾架（选配）

采用固定式尾架，尾架与主轴同轴度小于0.005mm，稳定、可靠。根据客户需求可配置气动/液压/伺服尾架。
8、其他

机床占地面积小，增加了厂房使用效率；采用大斜背排屑设计，搭配强力切削水冲屑，切屑不残留；排屑装置简洁、环保、实用可靠。
