EPH系列直线电机

推力范围
持续推力:548-6318N，峰值推力:1375-16500N
产品特点
高峰值与持续推力比值，大推力、高速度、高加速度，高刚性
应用场景
精密模组，精密平台，高动态柔性机床（非圆加工、磨削、车削）、搬运机等
产品优势
响应速度快，对电机响应要求高的场合优势明显，最高速度可达5m/s以上，模块化设计，覆盖推力范围更广，成本优势高

规格参数
产品尺寸

商品名称: EPH系列直线电机

型号	持续电流(A)	持续推力(N)	峰值电流(A)	峰值推力(N)	最高母线电压(V)	持续下的最大速度(m/min)	峰值下的最大速度(m/min)
EPH0405012L	4	548	15	1375	600	66	222
EPH0410012L	8	1097	30	2750	600	228	72
EPH0410012H	12.6	1097	47.3	2750	600	348	120
EPH0415012L	8	1646	30	4125	600	144	36
EPH0415012H	12.6	1646	47.3	4125	600	234	72
EPH0420012L	8	2194	30	5500	600	102	6
EPH0420012H	12.6	2194	47.3	5500	600	168	42
EPH0605012L	6.3	823	23.7	2025	600	216	60.0
EPH0610012L	12	1646	45	4050	600	222	72
EPH0610012H	18.9	1646	71	4050	600	330	108
EPH0615012L	12	2469	45	6188	600	144	36
EPH0615012H	18.9	2469	71	6188	600	222	66
EPH0620012L	12	3292	45	8250	600	102	6
EPH0620012H	18.9	3292	71	8250	600	162	36
EPH0805012L	7.9	1096	30	2750	600	216	66
EPH0810012L	15.8	2167	60	5500	600	222	66
EPH0810012H	24.9	2167	94.6	5500	600	318	96
EPH0815012L	15.8	3250	60	8250	600	144	30
EPH0815012H	24.9	3250	94.6	8250	600	216	60
EPH0820012L	15.8	4333	60	11000	600	102	6
EPH0820012H	24.9	4333	94.6	11000	600	156	30
EPH1210012L	23	3159	90	8250	600	216	60
EPH1210012H	36	3159	142	8250	600	300	78
EPH1215012L	23	4739	90	12375	600	138	24
EPH1215012H	36	4739	142	12375	600	210	48
EPH1220012L	23	6318	90	16500	600	108	6
EPH1220012H	36	6318	142	16500	600	150	24

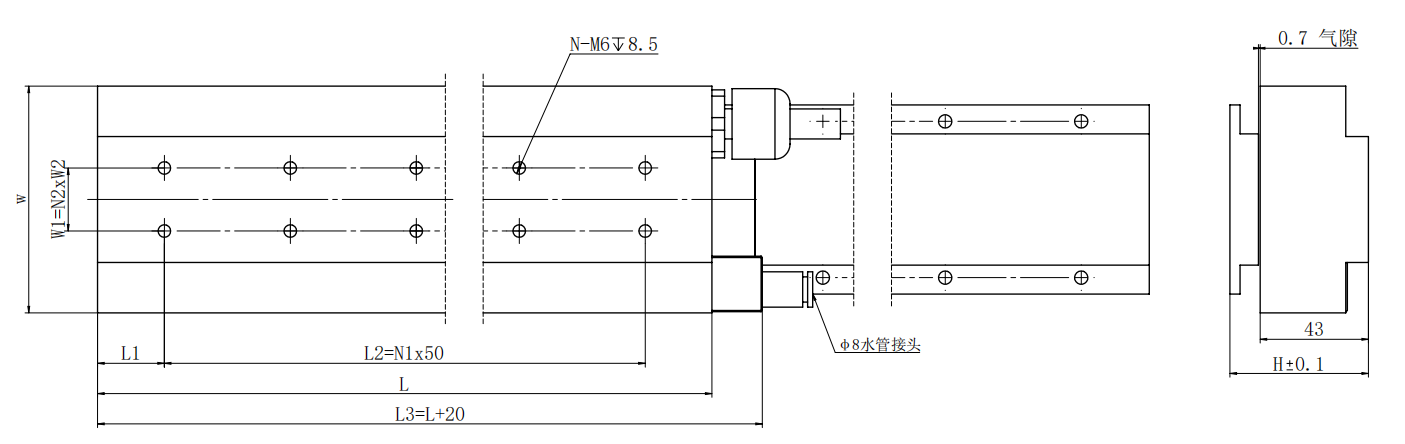

动子尺寸图
型号	L	L1	L2	L3	W	W1	W2	N	N1	N2	H
EPH0405012	253	26.5	200	273	90	25	25	8	4	2	55
EPH0410012	253	26.5	200	273	140	60	30	12	4	3	55
EPH0415012	253	26.5	200	273	190	88	44	12	4	3	59
EPH0420012	253	26.5	200	273	254	150	50	16	4	4	59
EPH0605012	361	30.5	300	381	90	25	25	12	6	2	55
EPH0610012	361	30.5	300	381	140	60	30	18	6	3	55
EPH0615012	361	30.5	300	381	190	88	44	18	6	3	59
EPH0620012	361	30.5	300	381	254	150	50	24	6	4	59
EPH0805012	469	34.5	400	489	90	25	25	16	8	2	55
EPH0810012	469	34.5	400	489	140	60	30	24	8	3	55
EPH0815012	469	34.5	400	489	190	88	44	24	8	3	59
EPH0820012	469	34.5	400	489	254	150	50	32	8	4	59
EPH1210012	685	42.5	600	705	140	60	30	36	12	3	55
EPH1215012	685	42.5	600	705	190	88	44	36	12	3	59
EPH01220012	685	42.5	600	705	254	150	50	48	12	4	59

定子尺寸图
型号	L	L1	L2	L3	W	W1	N	N1	H	H1
ESH0500054	54	27	0	/	75	62	2	0	11.3	4
ESH0500270	270	27	216	270	75	62	10	4	11.3	4
ESH0500432	432	27	378	432	75	62	16	7	11.3	4
ESH1000054	54	31.37	0	58.37	125	112	2	0	11.3	4
ESH1000270	270	31.37	216	274.37	125	112	10	4	11.3	4
ESH1000432	432	31.37	378	436.37	125	112	16	7	11.3	4
ESH1500054	54	27	0	58.71	180	165	2	0	15.3	7
ESH1500270	270	27	216	274.71	180	165	10	4	15.3	7
ESH1500432	432	27	378	436.71	180	165	16	7	15.3	7
ESH2000054	54	27	0	58.71	250	228	3	0	15.3	7
ESH2000270	270	27	216	274.37	250	228	15	4	15.3	7
ESH2000432	432	27	378	436.37	250	228	24	7	15.3	7
